КАК ЗАМЕНИТЬ ТЭН В ВОДОНАГРЕВАТЕЛЕ

Электрические водонагреватели прочно вошли в нашу жизнь, будь то применение дома или в загородном доме. Но, как и любая техника, они требуют ухода и ремонта. А по закону Мерфи: «Если есть вероятность того, что какая-нибудь неприятность может случиться, то она обязательно произойдёт». И произойдет в самое неподходящее для нас время.

А для того что бы этого не произошло, очень важно следить за техническим состоянием водонагревателя. И в данном обзоре мы рассмотрим периодичность обслуживания, как заменить ТЭН в водонагревателе и как это делать собственными руками, не прибегая к помощи сервисного центра.

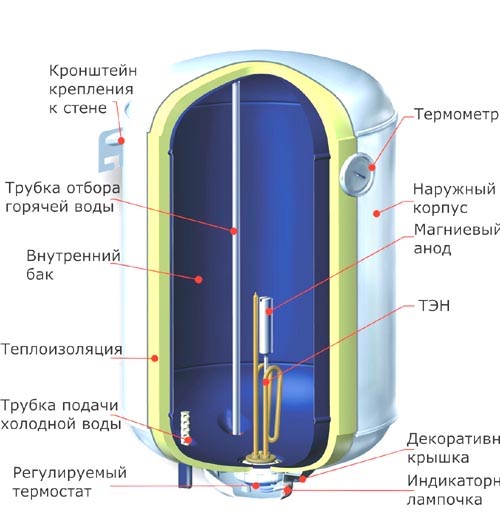

Конструкция электрических водонагревателей накопительного типа

Как самому поменять ТЭН в титане (бойлере) - фото 4_3.jpg

Для того чтобы отремонтировать бойлер или провести техническую ревизию необходимо начать с теоритической части, чем мы и займемся. Устройство электрического водонагревателя не сложно. Начнем по порядку. Конструкция этого устройства состоит из:

  • корпус – это основная часть, пожалуй, самая большая, на ее основе собирается вся конструкция;
  • слой теплоизоляции, он необходим для устранения теплопотерь нагретой воды;
  • емкость для воды, бак, в котором происходит нагрев воды;
  • трубка для забора горячей воды, легко различается по размерам;
  • магниевый анод, основное средство защиты от коррозии бака и ТЭНа;
  • ТЭН – осуществляет нагрев воды в бойлере, принцип его работы таков же, как и в электрочайнике;
  • трубка для подачи холодной воды;
  • датчики, пожалуй, самая технологичная часть водонагревателя, к ним относятся терморегулятор, термовыключатель и термостат, они осуществляют автоматическое включение/выключение подогрева воды и защиту;
  • панель управления: ручка регулятора термостата, индикаторы включения и переключатель режимов.

Вот основные части любого электрического водонагревателя. Теперь давайте рассмотрим вкратце, как это работает.

При открытии крана с холодной водой емкость бака начинает заполняться, после того как воздух через трубку забора горячей воды стравлен, можно включить устройство в сеть. Термодатчики фиксируют низкую температуру воды в бойлере и замыкают электрическую цепь нагрева ТЭНов. Начинается нагрев воды в водонагревателе. В зависимости от положения термостата, его выставляет пользователь вручную при помощи панели управления, вода нагревается до требуемой температуры. Как только заявленная температура терморегулятора и термостата совпадает – происходит выключение ТЭНа, бойлер переходит в режим поддержания необходимой температуры воды. При заборе горячей воды вышеописанная процедура повторяется вновь, температура воды падает, терморегулятор замыкает цепь нагрева ТЭНов.

При этом индикатор в виде горящей лампочки (светодиода) оповещает пользователя о начале нагрева (горит) или окончании подогрева (не горит).

В разных моделях и у разных производителей устройство водонагревателя может оборудоваться дополнительными системами защиты, цифровыми дисплеями и т.п. Но принцип действия у всех таков как описано выше.

Когда необходима замена анода и ТЭНа?

Если говорить коротко то техническое обслуживание водонагревателя необходимо проводить один раз в год, с чисткой. Магниевый анод меняется на протяжении 15 – 18 месяцев непрерывной работы, а замена ТЭНа в водонагревателе – по мере выхода из строя.

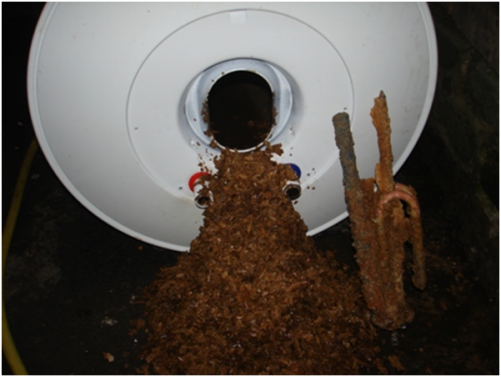

Как самому поменять ТЭН в титане (бойлере) - фото boiler1_0-501x377.png

Под техническим обслуживанием водонагревателя подразумевается его разборка, проверка состояния анода, ТЭНа и очистка от осевшего ила и накипи. Такая проверка необходима как минимум по двум причинам: позволяет продлить срок службы устройства и вовремя заметить износ элементов с дальнейшей их заменой. По поводу санитарии, думаю все понятно по вышеизображенному фото.

Как самому поменять ТЭН в титане (бойлере) - фото imgp6491-500x333.jpg

Магниевый анод, (изображен на фотографии выше) основной элемент защиты металлических частей водонагревателя от электрохимической коррозии. Требует замены при износе более 40%. Определяется очень просто – положите рядом анод из работающего бойлера и новый, если вид б/у «жалкий» - меняйте.

Защита с применением магниевого анода работает по следующему принципу: магний более активно взаимодействует с водой, нежели железо, таким образом, он фактически берет на себя «атаку» атомов кислорода образуя оксид магния. При этом атомы железа остаются не тронутыми, и бак не повреждается коррозией. Кроме того, при взаимодействии кислорода и магния образуется «мягкая» соль Mg(OH)3, которая легко удаляется при очистке водонагревателя. Именно в связи с вышеупомянутыми свойствами важно следить за состоянием магниевого анода и проводить своевременную замену.

Признаки необходимости замены ТЭНа в водонагревателе Электролюкс заметны как при обслуживании водонагревателя (при наличии следов повреждения защитной оболочки), так и при следующих ситуациях:

  • срабатывает защита УЗО при включении бойлера, что говорит о коротком замыкании или существенной утечке тока, как правило, в таких ситуациях нагревательные элементы пришли в неисправность;
  • водонагреватель включен, но нагрев воды не происходит, если при проверке мультиметром напряжение на контактах ТЭНа в наличии – скорее всего обрыв.

Порядок действий при замене ТЭНа

Процедура замены ТЭНа в водонагревателе Аристон, к примеру, и техническое обслуживание практически идентичны, и ничего очень сложного не представляют. Рассмотрим пошагово.

Инструмент: нам понадобятся отвертки крестообразная и прямая; ключи гаечные (желательно накидные) с размерами на 14/22 и 8/10; пассатижи; мультиметр; ветошь, которая хорошо впитывает влагу или салфетки (много); сами элементы ТЭН и (или) магниевый анод, которые можно купить у нас в магазине.

Когда все подготовлено, начинаем разборку:

  • Отключаем подачу воды, как правило, краник для перекрытия воды находится вблизи бойлера, если нет, отключаем ввод от стояка или любым доступным Вам способом;
  • Отключаем водонагреватель от сети, либо вилкой из розетки, либо другим способом доступным Вам;

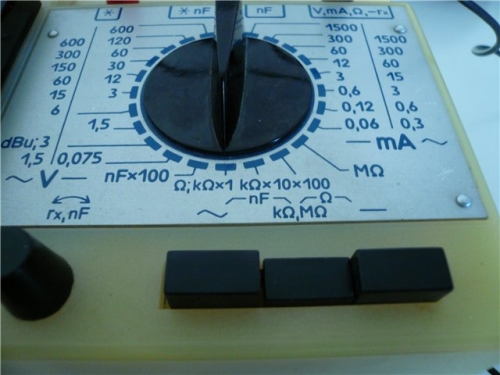

  • При помощи отвертки снимаем защитную крышку и меряем мультиметром отсутствие напряжения на клеммах ввода. Кстати, в данной ситуации при помощи шкалы для измерения сопротивления (ОМ) можно проверить целостность самих ТЭНов, для этого отсоединяем провода с контактов нагревательных элементов и меряем. Если они целые – прибор покажет сопротивление, стрелка отклонится, если нет – нуждаются в замене.

  • Приступаем к спуску воды из устройства. Спуск воды будет зависеть от способа Вашего подключения. Если заботливый монтажник при установке водонагревателя предусмотрел отдельный краник на вводе холодной воды – все просто, одеваем шланг, направляем в канализацию, открываем вентиль и ждем, пока сбежит. Если такого подключения нет, будет посложнее. Придется открутить шланг подачи холодной воды и спускать воду в ведро, при больших объёмах бойлера – удовольствие ниже среднего… Не забудьте кран выхода горячей воды открыть, это необходимо для доступа воздуха в бак – быстрее вода сбежит.

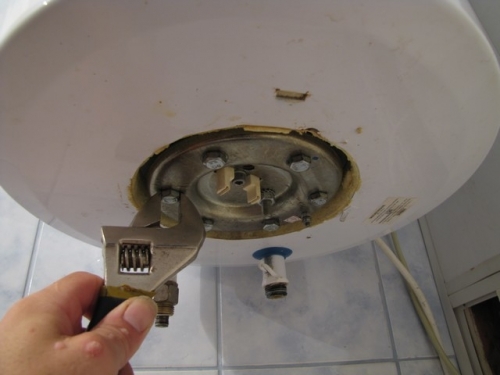

  • После спуска воды, можно снимать бойлер с крепления на стене, если есть свободный доступ к ТЭНам – можете не снимать. Как Вам удобней.Как самому поменять ТЭН в титане (бойлере) - фото imgp6484-500x333.jpg
    • Отсоединяем провода и записываем, какой цвет провода откуда. Как правило, на вводе расцветка следующая: коричневый – фаза, синий – ноль, другой расцветки – заземление. Если есть возможность сфотографировать – сделайте, вполне может пригодиться.

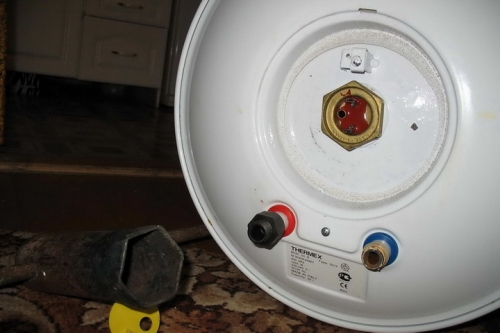

    • Отключив провода, приступаем к снятию ТЭНа. Крепление организовано, как правило, при помощи 6 болтов, но в разных моделях крепление может различаться, например как в модели на фотографии ниже. Все гайки откручивать не спешим, хотя воду мы слили, ее часть, а также накипь и прочая грязь там осталась. Постепенно откручиваем и сливаем остатки в таз или любую другую емкость. Если Вы сняли с крепления бойлер, здесь проще – раскручиваем все болты и вынимаем ТЭН. Переворачиваем водонагреватель и сливаем остатки жидкости.

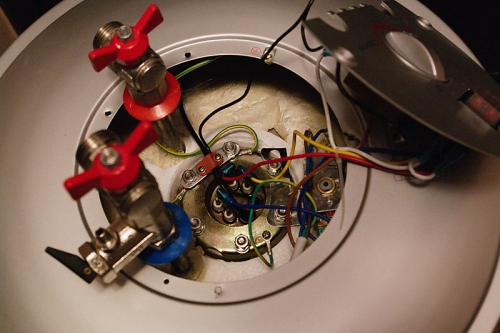

    • В некоторых бойлерах применяются электронные платы управления, не пугайтесь, там может быть много проводов, но не все так страшно как кажется. Во – первых, отсоединяя провода, записывайте или фотографируйте. Во-вторых, многие клеммы имеют свои исполнения и в другие разъёмы просто не войдут. Если все делать внимательно и не спешить – шанс ошибиться очень не большой.
    • Вынув ТЭНы – проводим очистку внутренней емкости бака при помощи ветоши или салфеток. Даем высохнуть, эту процедуру можно ускорить при помощи обычного фена для волос.
      • Меняем ТЭН, при необходимости анод и в обратной последовательности все собираем. Крепим ТЭН. Герметичность бака и основания ТЭНа обеспечивает резиновая прокладка, если она целая – ставим назад, если имеет вмятины или разрывы – придётся приобрести новую, иначе прибор даст течь.
      • Подключаем электрическую часть, руководствуясь записями или снимками, еще раз все перепроверяем на соответствие первоначального вида. Крепим защитную крышку, соединяем шланги и пробуем подачу холодной воды. В СЕТЬ НЕ ВКЛЮЧАЕМ!
      • Если емкость бойлера заполняется, течь отсутствует – дожидаемся, пока через кран горячей воды перестанет выходить воздух. Если и дальше проблем герметичности не обнаружено, можно включать в сеть. Ждем, пока нагреется вода, и если все сделано, верно – пользуемся, как и раньше в свое удовольствие.
      • Вот собственно и вся процедура, как поменять ТЭН в водонагревателе, работы часика на полтора, но зато сумма, сэкономленная на ремонте, приятно порадует и Вас, и Ваших близких.

      Купить ТЭН или анод в Караганде не составит труда. Приходите к нам в мгазин! Мы находимся в г. Караганда ул.Зональная, 83 Территория рынка Алтын Арба, 10-й ряд, C-197. Например, цена ТЭНа для водонагревателя Термекс, Аристон производства THERMOWATT (Италия) колеблется в районе 5500-8000тг., так же имеются аналоги китайского производства на порядок дешевле. Магниевый анод и того дешевле в пределах 1000-2500тг.Как самому поменять ТЭН в титане (бойлере) - фото pic_a37be7d9298a294_700x3000_1.jpg
